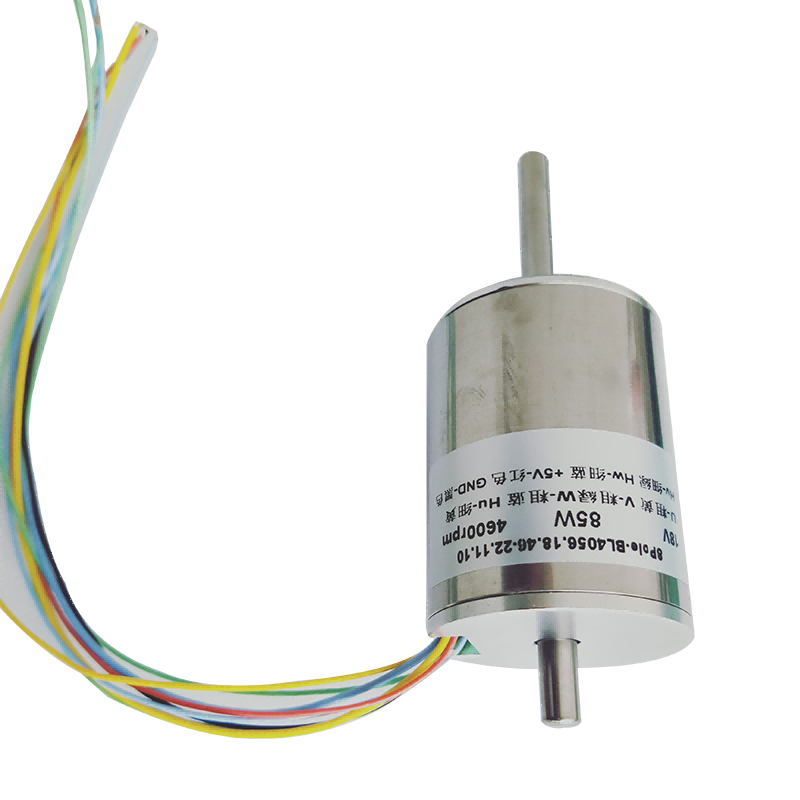

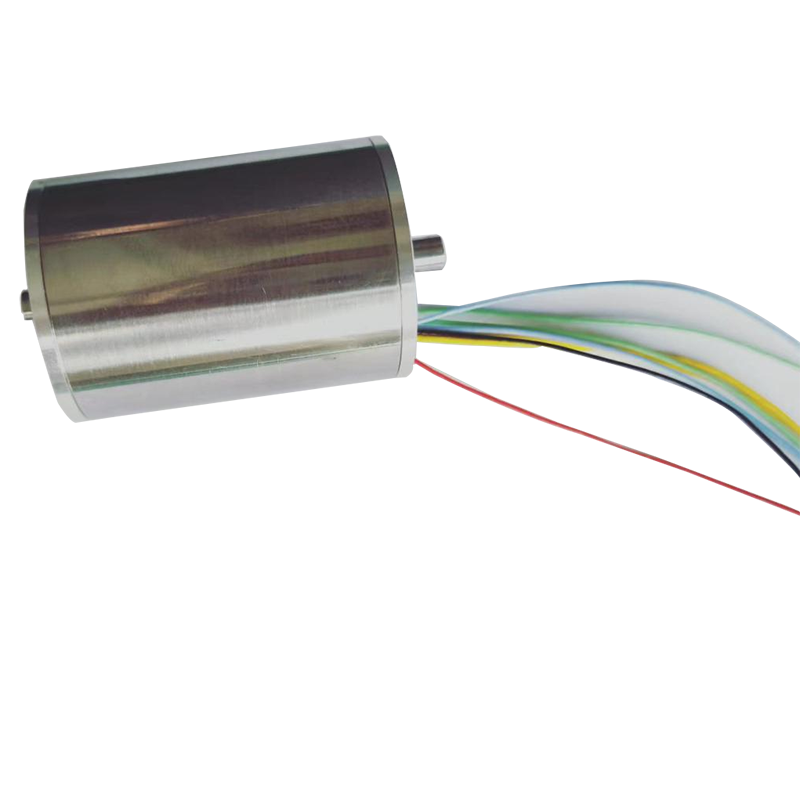

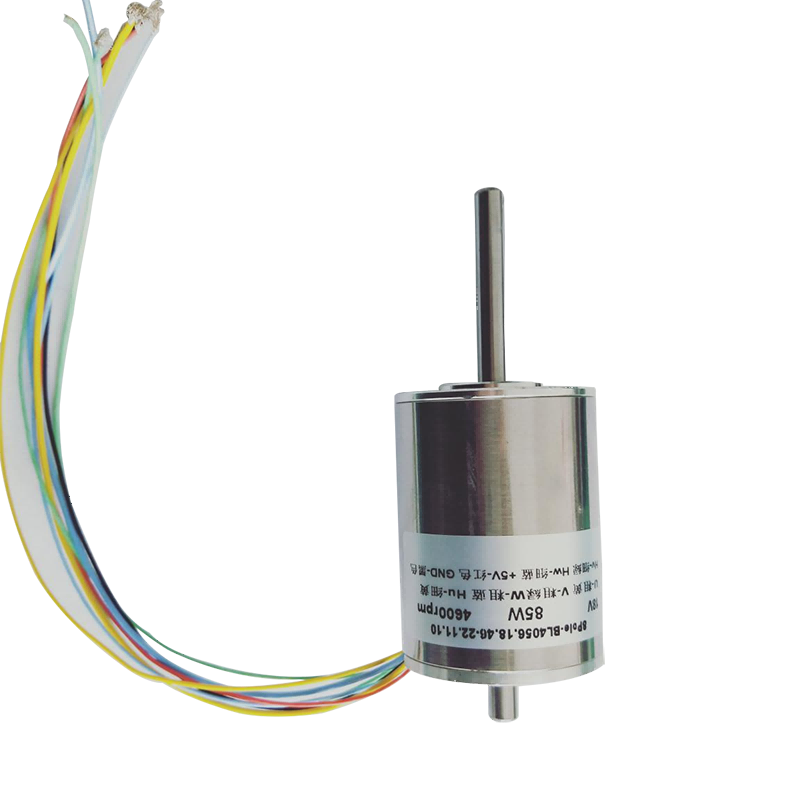

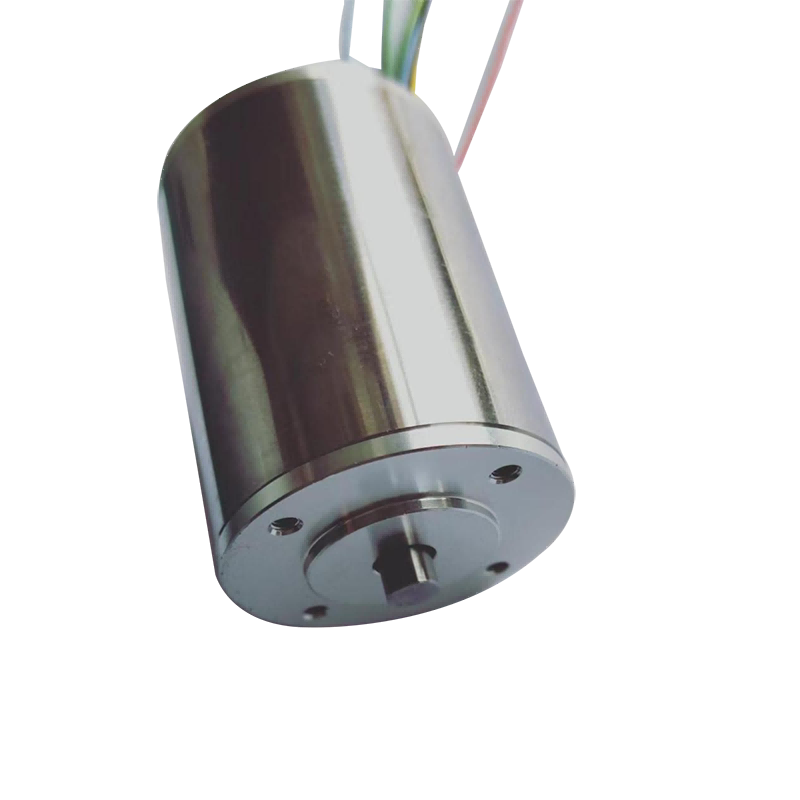

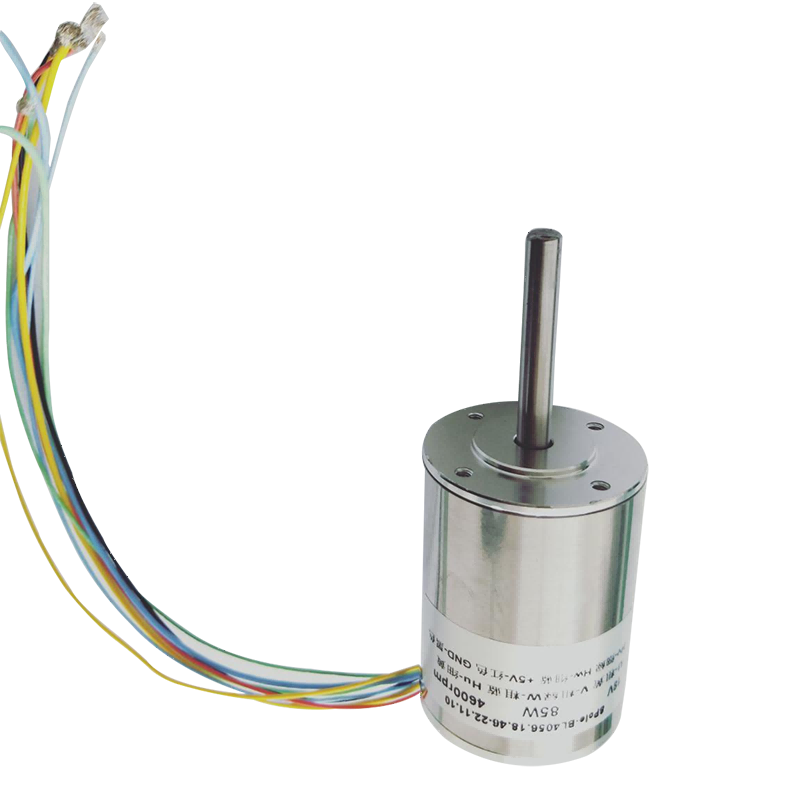

Anda dapat yakin untuk membeli Motor DC Brushless RuiXing 40mm yang disesuaikan dengan Sensor Hall dari kami. Kami akan berupaya untuk terus meningkatkan produk, proses, dan efektivitas sistem manajemen mutu kami agar dapat melayani pelanggan dengan lebih baik.
PARAMETER MOTOR
Kekuatan Nominal |
W | 85.0 | 100.0 |
Nilai Tegangan |
Volt |
18 | 48 |
Perlawanan |
Ohm |
0.35 | 2 |
Kecepatan Tanpa Beban |
rpm |
4600 | 5000 |
Arus Tanpa Beban |
mA |
330 | 150 |
Kecepatan Konstan |
rpm/V |
256 | 104 |
Konstanta Torsi |
mNm/A |
37.15 | 91.15 |
Kecepatan/torsi konstan |
rpm/mNm | 2.41 | 2.29 |
Kios Saat Ini |
mA |
51429 | 24000 |
Torsi Kios |
mNm |
1910 | 2188 |
Maks. Efisiensi |
% |
85 | 85 |
Induktansi |
mH |
0.111 | 0.76 |
Konstanta Waktu Mekanis |
MS |
1.72 | 1.69 |
Inersia Rotor |
gcm² |
67.97 | 70.47 |
Di Maks. Keluaran |
|
||
Saat ini |
mA |
5500 | 2440 |
Torsi |
mNm |
204 | 222 |
Kecepatan |
rmp |
3985 | 4357 |
Keluaran |
W | 85 |
101 |
PENGUKURAN
KARAKTERISTIK MOTOR
● Kisaran Suhu Sekitar -40~+100℃
● Suhu putaran maksimum 155℃
● Jumlah pasangan tiang 4
● Jumlah fase 3
● Berat 300g
● Kecepatan maks 8000rpm
●Akhiri pemutaran <0,15
● Jarak bebas diametral ≤0,025

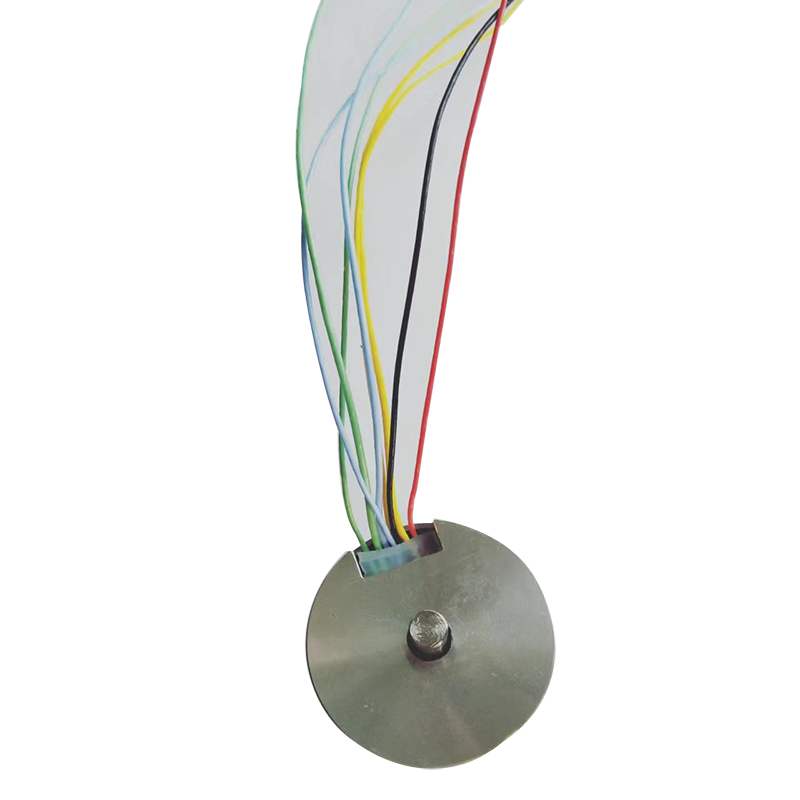

● Definisi prospek :
Kuning tebal Motor berliku Pin1;
Hijau tebal Motor berliku Pin2;
Biru tebal Motor berliku Pin3;
Merah +5V Pin4;
Hitam GND Pin5;
Kuning tipis Sensor hall Pin6;
Hijau tipis Sensor hall Pin7;
Biru tipis Sensor hall Pin8.
PARAMETER MOTOR
Kekuatan Nominal |
W |
70 |
Nilai Tegangan |
Volt |
24 |
Perlawanan |
Ohm |
1.55 |
Kecepatan Tanpa Beban |
rpm |
8500 |
Arus Tanpa Beban |
mA |
320 |
Kecepatan Konstan |
rpm/V |
354 |
Konstanta Torsi |
mNm/A |
26.42 |
Kecepatan/torsi konstan |
rpm/mNm |
20.78 |
Kios Saat Ini |
mA |
15484 |
Torsi Kios |
mNm |
409 |
Maks. Efisiensi |
% |
73 |
Induktansi |
mH |
0.44 |
Konstanta Waktu Mekanis |
MS |
15.88 |
Inersia Rotor |
gcm² |
72.78 |
Di Maks. Keluaran |
||
Saat ini |
mA |
4200 |
Torsi |
mNm |
111 |
Kecepatan |
rmp |
6009 |
Keluaran |
W |
70 |
PENGUKURAN
KARAKTERISTIK MOTOR
● Kisaran Suhu Sekitar -40~+100℃
● Maks. suhu belitan 155℃
● Jumlah pasangan tiang 1
● Jumlah fase 3
● Berat 410g
● Kecepatan maks 12000rpm
●Akhir pemutaran <0,15
● Jarak bebas diametral ≤0,025
● Definisi prospek :
Kuning tebal Motor berliku Pin1;
Hijau tebal Motor berliku Pin2;
Biru tebal Motor berliku Pin3;
Merah +5V Pin4;
Hitam GND Pin5;
Sensor Hall kuning tipis Pin6;
Hijau tipis Sensor hall Pin7;
Biru tipis Sensor hall Pin8.
PARAMETER MOTOR
Kekuatan Nominal |
W | 170.0 | 150.0 |
Nilai Tegangan |
Volt |
24 | 24 |
Perlawanan |
Ohm |
0.14 | 0.25 |
Kecepatan Tanpa Beban |
rpm |
10000 | 8500 |
Arus Tanpa Beban |
mA |
550 | 300 |
Kecepatan Konstan |
rpm/V |
417 | 354 |
Konstanta Torsi |
mNm/A |
22.86 | 26.89 |
Kecepatan/torsi konstan |
rpm/mNm | 2.55 | 3.29 |
Kios Saat Ini |
mA |
17419 | 96000 |
Torsi Kios |
mNm |
3918 | 2582 |
Maks. Efisiensi |
% |
89 | 89 |
Induktansi |
mH |
0.075 | 0.075 |
Konstanta Waktu Mekanis |
MS |
2.39 | 3.09 |
Inersia Rotor |
gcm² |
89.24 | 89.24 |
Di Maks. Keluaran |
|||
Saat ini |
mA |
7450 | 7150 |
Torsi |
mNm |
170 | 192 |
Kecepatan |
rmp | 9565 | 7474 |
Keluaran |
W | 170 |
150 |
PENGUKURAN
KARAKTERISTIK MOTOR
● Kisaran Suhu Sekitar -40~+100℃
● Suhu putaran maksimum 155℃
● Jumlah pasangan tiang 1
● Jumlah fase 3
● Berat 600g
● Kecepatan maks 18000rpm
●Akhir pemutaran <0,15
● Jarak bebas diametral ≤0,025
● Definisi prospek :
Kuning tebal Motor berliku Pin1;
Hijau tebal Motor berliku Pin2;
Biru tebal Motor berliku Pin3;
Merah +5V Pin4;
Hitam GND Pin5;
Sensor Hall kuning tipis Pin6;
Hijau tipis Sensor hall Pin7;
Biru tipis Sensor hall Pin8.
